產品導航

產品介紹

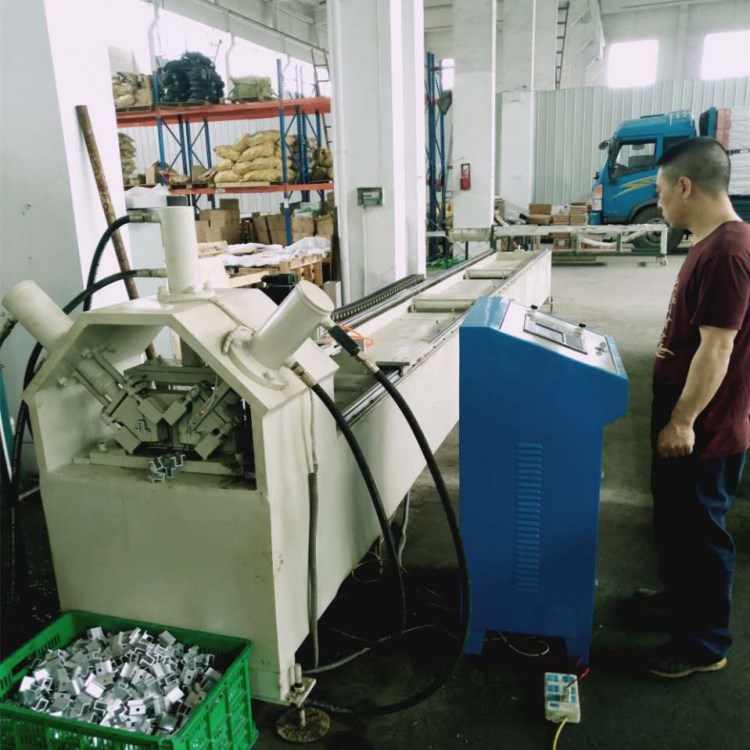

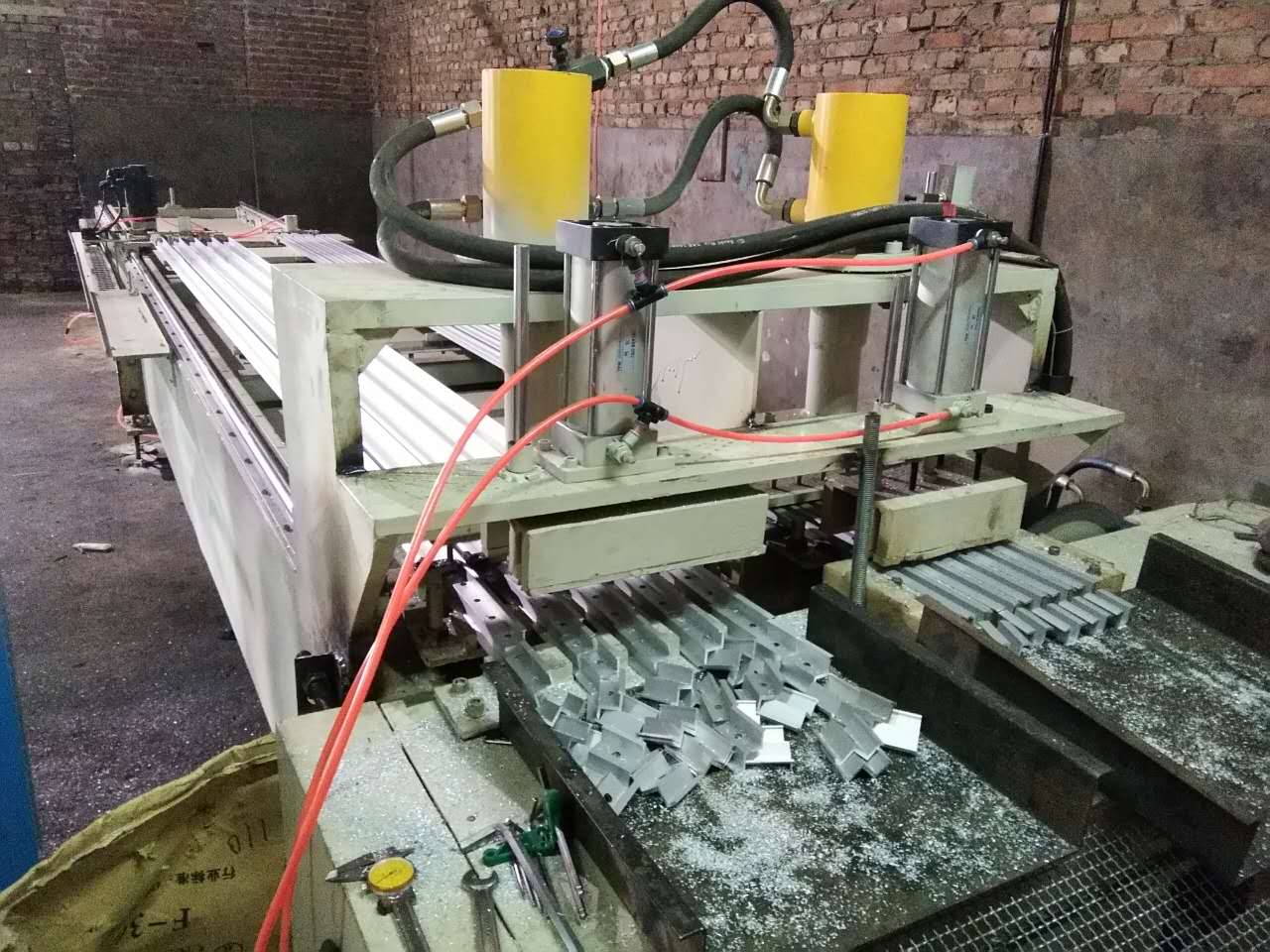

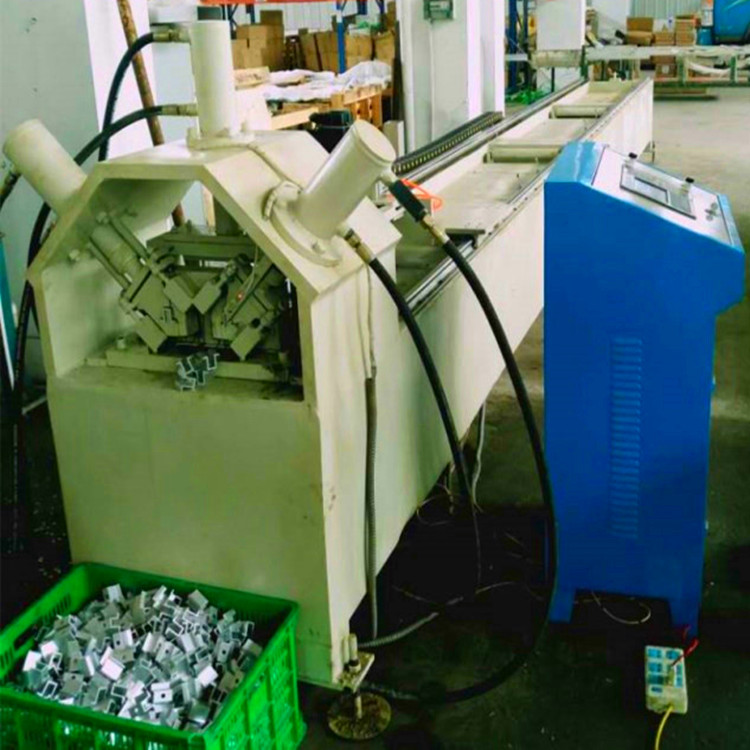

鋁合金數控沖孔鋸切機
一、產品特點：
1、全自動液壓驅動，全部動作由微電腦控制，液壓系統自行保護功能，在上行與下行到指定位置后不會在輸出壓力；
2、相對傳統沖床具有動作穩定、噪音小、功耗低的優點；
3、模具根據客戶要求制作，爬架沖孔機的模具設計使用戶更耐用更方便，如多種管材沖孔只需更換模芯完成，解決了后期使用費用高更換模具時間長等問題，采用特種模具鋼制作，爬架沖孔機易操作，壽命長、精度高、結構安全、零工傷、模具配件全部加工中心加工精度高更標準安裝簡易，不需要經過專業的培訓也可以安裝調試。
4、采用伺服送料系統，沖孔不需畫線，定位準確、送料穩定、自動沖孔、孔距可任意調節。
二、標準配置：

輸入電壓	380v	總功率	5-15kw
PLC	臺達1個	伺服電機	3.8kw/2.0KW
接近開關	三線36v常開感應4mm
液壓電機	11KW	液壓系統壓力	7-12MP
液壓缸	Φ140X200	氣壓	0.5MP
氣缸型號	Φ100X20	切斷方式	電鋸
模具芯子	Cr12MoV	整備質量	1.8T
主機尺寸	75008501300cm	泵站尺寸	9007001200

鋁合金數控沖孔鋸切機詳細參數：

類別	參數
1.	加工屬性	可沖材質：各種鋁合金
2.	加工類型	圓、方、長方，橢圓，異型管及各種形狀孔
3.	加工設定類別	單沖孔、不等距沖孔、等距沖孔
		360°旋轉沖孔、單（雙）側沖功能
4.	可沖孔徑及厚度	Φ50×τ3～Φ16×τ11mm
6.	沖孔孔距	0.1mm------12000mm 200孔（可定制）
7.	沖孔速度	2.0秒/個，100mm沖程
8.	最長沖孔距離	1-12000mm（可定制）
9.	標準加工長度	1-12000mm（可定制）
10.	伺服送料速度	40000mm/分鐘
11.	主電機功率	5.5-11kw
12.	高端配置	臺達控制系統，觸控屏幕設定
		CNC控制系統
		ABBA(臺灣)或上銀(臺灣)直線導軌
		伺服電機運動、160行星減速機

鋁合金數控沖孔鋸切機用途簡單介紹：
1.用途特點:本設備主要用于鋁型材沖孔鋸切，自動將鋁型材沖出符合圖紙要求的各種孔，可以沖圓管、方管、異形等各種鋁型材。
2.送料動力：采用大扭矩力交流同步伺服電機，具有反應快，定位精度高，低噪音，制動熱損小，壽命長的特點。
3.運動控制：采用先進的PLC控制器，觸摸屏操作，簡單方便。
4.壽命保證：本設備標準件均為名優配件，基礎件加工采用數控加工制作，裝配精度高，做大限度延長設備使用壽命。

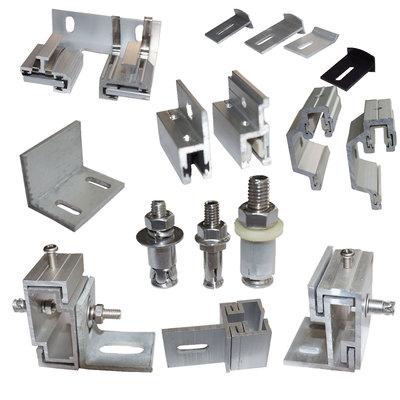

鋁合金數控沖孔鋸切機沖出來的產品：

此設備加工可做到沖孔無毛刺，管材不變形，誤差小無累計誤差。孔與孔之間誤差在0.5--1毫米之間，此設備在保證管材標準的情況下，速度以孔邊距50孔距100為例用時58秒可完成雙支3米沖孔。

購機免費贈送模具一套，本公司的模具設計獨特，實現了一機多用的功能，后期只需調換模芯及模芯配件便可完成不同規格管材沖孔，這樣是最經濟實惠好用不貴款。考慮到客戶后期使用費用易損件的消耗，本公司將沖壓次數多最易受損處做成單獨鑲件式結構，這樣大大降低了使用消耗費用。

（此內容由www.yxgdcb.com提供）
